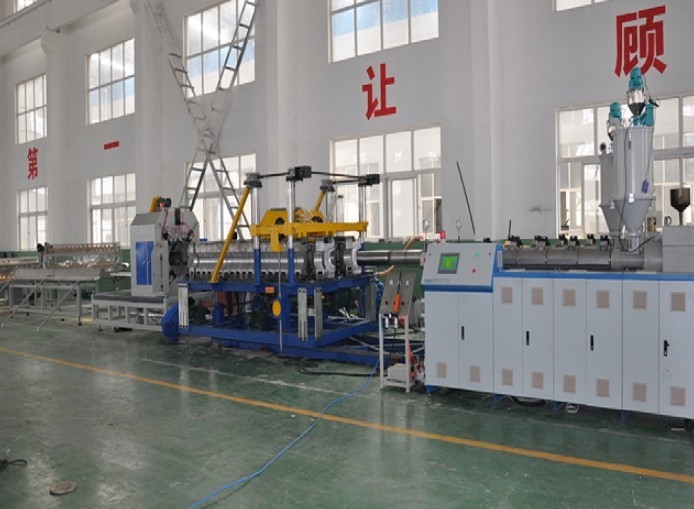

Garis Pipa Bergelombang Dinding Ganda HDPE SBG 500
- Horisontal Struktur / Cetakan Aluminium
Dapat Membuat Diameter Pipa ID200-400mm
Ini banyak digunakan dalam memproduksi pipa pasokan air HDPE, pipa pasokan gas.Itu dapat membuat pipa HDPE dengan diameter dari 16mm hingga 1200mm.Dengan bertahun-tahun pengalaman pengembangan dan desain mesin plastik, Hot menjual lini mesin ekstrusi produksi pipa plastik pvc hdpe pe ppr diameter kecil terlaris dengan harga memiliki struktur yang unik, desainnya baru, seluruh peralatan tata letak garis masuk akal, kinerja kontrol dapat diandalkan.Dengan kebutuhan yang berbeda, jalur pipa HDPE ini dapat dirancang sebagai jalur ekstrusi pipa multi lapis.
Proses
bahan Hopper → Ekstruder pipa PE → ekstruder garis penandaan → cetakan → kalibrator → tangki kalibrasi vakum → tangki air pendingin semprot → printer → pengangkutan → pemotong → rak pembuangan pipa (atau sesuai dengan kebutuhan pelanggan)
fitur
1. Extruder jalur pipa HDPE mengadopsi sekrup & laras efisiensi tinggi, gearbox adalah pengerasan gigi gearbox dengan sistem pelumasan diri.Motor mengadopsi motor standar Siemens dan kecepatan dikendalikan oleh inverter ABB.Sistem kontrol mengadopsi kontrol PLC Siemens atau kontrol tombol.
2. Jalur pipa PE ini terdiri dari pengisi bahan + Ekstruder sekrup tunggal + cetakan pipa + tangki kalibrasi vakum + tangki pendingin penyemprotan x 2 set + tiga mesin pengangkut ulat + pemotong tanpa debu + stacker.
3. Badan tangki tangki kalibrasi vakum mengadopsi dua struktur ruang kalibrasi vakum dan bagian pendingin.Tangki vakum dan tangki pendingin penyemprotan mengadopsi stainless steel 304 #.Sistem vakum yang sangat baik memastikan ukuran pipa yang tepat;penyemprotan pendinginan akan meningkatkan efisiensi pendinginan;Sistem kontrol suhu air otomatis membuat mesin lebih cerdas.
4. Mesin pengangkut pada jalur pipa ini akan mengadopsi tipe ulat.Dengan kode meteran dapat menghitung panjang pipa selama produksi.Sistem pemotongan mengadopsi pemotong tanpa debu dengan sistem kontrol PLC.
|
TIDAK.
|
Diameter Internal (mm)
|
Diameter Luar (mm)
|
| 1 |
|
300 |
| 2 |
|
350 |
| 3 |
|
400 |
| 4 |
|
450 |
| 5 |
|
500 |
|
Extruder
|
Motor
|
Max.Keluaran
|
| SJ90 / 30 |
110kw |
320kg / jam |
| SJ75 / 30 |
55kw |
160kg / jam |
|
Tidak.
|
Nama & Model
|
Kuantitas
|
| 01 |
Ekstruder Sekrup Tunggal SJ-90/30 |
1 set |
| 02 |
Ekstruder Sekrup Tunggal SJ-75/30 |
1 set |
| 03 |

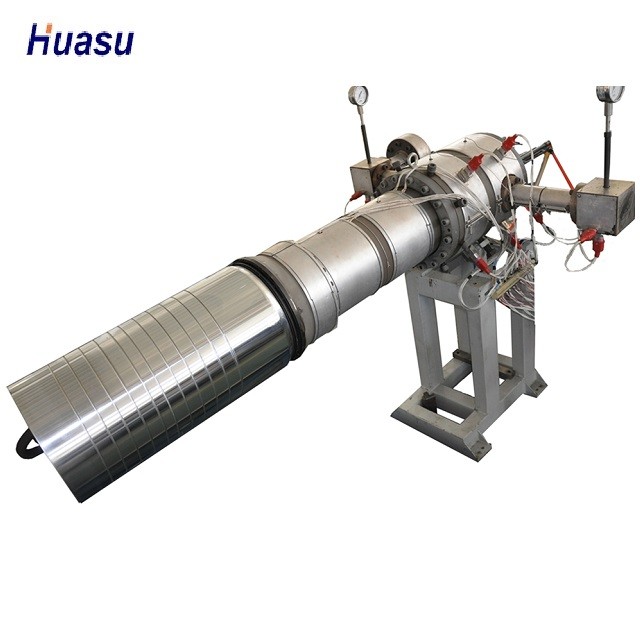

Cetakan 模具 |
300mm blok cetakan lengan air kepala mati
300mm
|
5 set |
| |
|
Blok cetakan lengan air kepala mati 350mm
350mm
|
|
| |
|
400mm blok cetakan lengan air kepala mati
400 mm
|
|
| |
|
450mm blok cetakan lengan air kepala mati
450mm
|
|
| |
|
500mm blok cetakan lengan air kepala mati
500mm
|
|
| 04 |

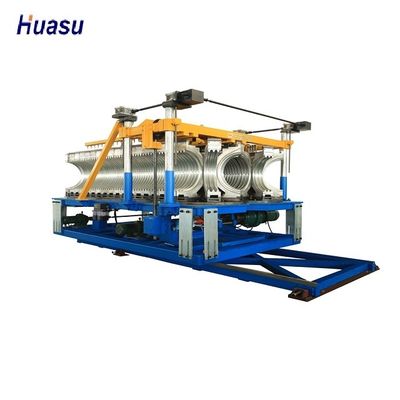

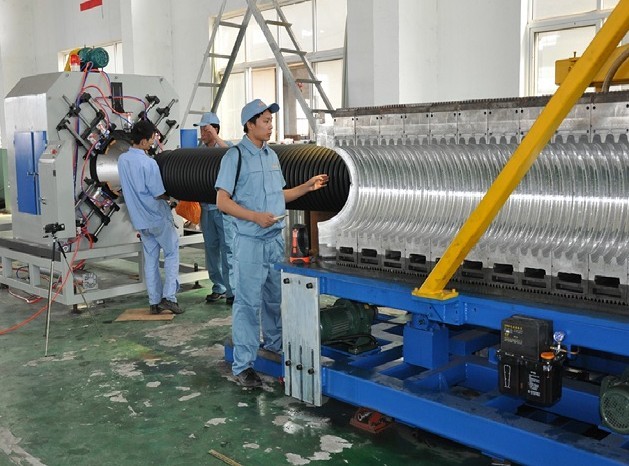

Mesin Pembentuk SBCJ-500 |
1 set |
| 05 |
Tangki Pendingin Air |
1 set |
| 06 |

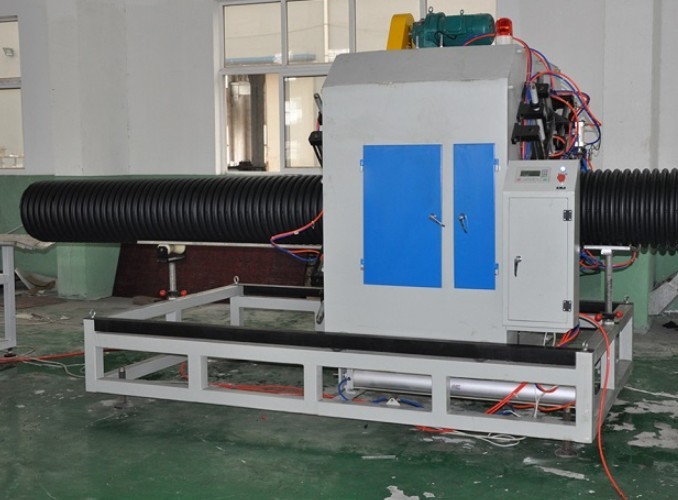

Mesin Pemotong STG-500 |
1 set |
| 07 |
Bongkar Bracket SBXL-500 |
1 set |
| 08 |
Sistem Kontrol PLC SBG 500 PLC |
1 set |
Qingdao HUASU Company mengikuti perkembangan industri mesin plastik di seluruh dunia di bawah semangat deploitasi dan inovasi.Berbagai jenis PE, jalur ekstrusi pipa PVC (Ф16-Ф1200mm) memenangkan reputasi yang sangat baik baik di pasar domestik maupun luar negeri dengan kualitas tinggi dan efisiensi yang luar biasa.Sebagai perusahaan paling awal yang berhasil mengembangkan dan mengadopsi struktur horizontal dengan jalur produksi pipa bergelombang dinding ganda transmisi tipe rantai yang dapat melakukan diameter pipa dari Ф75 hingga Ф200, HUASU selalu menjaga posisi terdepan dalam feild ini dan telah memperoleh pencapaian luar biasa yang sangat baik selama tahun-tahun ini .
Pada tahun 2004 kami memperkenalkan jalur produksi pipa bergelombang dinding ganda Ф200-Ф500mm dengan struktur horizontal dan model transmisi tipe rantai. Pada tahun 2005 kami meluncurkan jalur produksi pipa bergelombang dinding ganda Ф32-Ф63mm pertama di China dengan transmisi tipe rantai.Pada tahun 2006 kami berhasil mengembangkan jalur produksi pipa bergelombang dinding ganda Ф500-Ф800mm dan Ф800-Ф1200mm yang mengadopsi struktur horizontal, transmisi jenis shuttle, sistem kontrol PLC Siemens, motor servo dengan sistem online belling dan pendingin air tertutup, dll. Sementara itu, HUASU mengembangkan jalur produksi pipa pasokan air / gas yang dapat menghasilkan pipa hingga Ф1200mm dan jalur ekstrusi pipa spiral diperkuat pita baja berdiameter besar yang dapat menghasilkan pipa hingga Ф3000mm.Selain itu, HUASU juga mengikuti tren perkembangan dunia dan mengembangkan saluran pipa bergelombang terisolasi berbusa ramah lingkungan yang hemat energi untuk air dan perpindahan panas.
HUASU menemukan dan mulai memproduksi mesin ekstrusi blow moulding kontainer berongga berkapasitas besar, produk utama memiliki mesin blow moulding tangki air HDPE 200L — 10000L HDPE, mesin blow moulding penghalang jalan HDPE, mesin palet HDPE, dll.
Qingdao HUASU mesin fabrikasi Co, Ltd telah memperoleh banyak paten model utilitas dan paten penemuan, kualitas dan kinerja produk telah jauh lebih baik dan laku di seluruh dunia.
