260kg / H Garis Ekstrusi Pipa Bergelombang Dinding Tunggal Umum Mesin pembuat pipa bergelombang

• Memiliki mesin pembentuk pipa bergelombang struktur tertutup, dan kami juga dapat menyediakan vakum.Cetakan pembentuk bergerak maju mundur dalam terowongan tertutup dan integral.Forming tunnel adalah desain sandwich dan mendinginkan cetakan secara paksa dengan mendinginkan air. Strip cetakan terbuat dari baja karbida, sehingga tahan korosi.

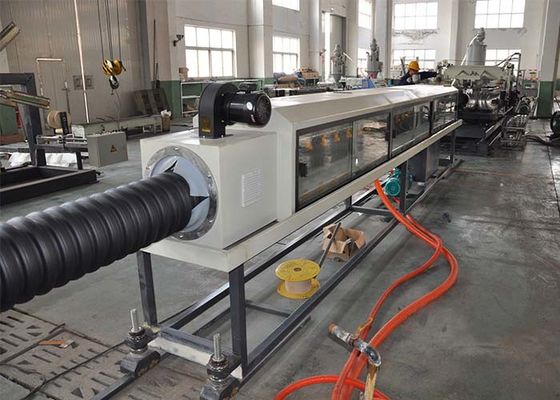

  Mesin pipa bergelombang dinding tunggal dikembangkan oleh Shandong Huasu.Ini mengadopsi roda gigi untuk menjalankan modul dan templat untuk mewujudkan pendinginan sirkulasi air dan pendinginan udara dari produk, yang memastikan pencetakan berkecepatan tinggi, bahkan kerutan, dinding pipa dalam dan luar yang halus.Pipa bergelombang ini terutama digunakan pada pipa saluran kabel.

  Pipa bergelombang dinding tunggal banyak digunakan di bidang kawat mobil, pipa pelepas benang listrik, rangkaian alat mesin, pipa pelindung lampu dan kawat lentera, tabung AC dan mesin cuci, dll.

• Daftar Lini Produksi

Tidak.	Nama & Model		Kuantitas
01	Ekstruder Sekrup Tunggal SJ90x30		1 set
02	Cetakan	50mm blok cetakan kepala mati	7 set
		63mm blok cetakan kepala mati
		75mm blok cetakan kepala mati
		Blok cetakan kepala mati 90mm
		110mm blok cetakan kepala mati
		160mm blok cetakan kepala mati
		200mm blok cetakan kepala mati
03	Membentuk-Mesin SBCJ-200		1 set
04	Mesin Pemotong STG-200		1 set
05	Braket Pembalik		1 set
06	Sistem Kontrol PLC		1 set



• Informasi teknis terperinci

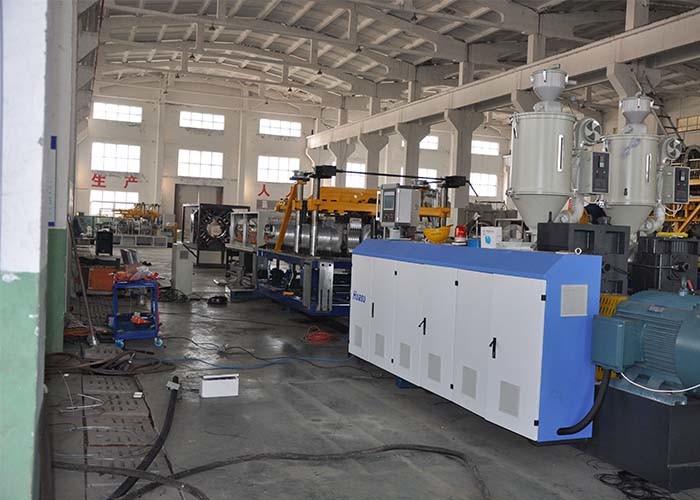

1.0 Extruder Sekrup Tunggal SJ90x30

--Barrel screw Kekerasan sekrup HV> 740

--Bahan 38CrMoAlA Kekerasan laras HV> 940

- Penanganan nitriding

--Kedalaman nitridasi barel 0,4--0,7 mm

--Dalam nitridasi sekrup 0,3-0,6 mm

--Diameter sekrup 90mm

--L: D 30︰1



Pemanasan & pendinginan

- Zona pemanas laras 5 zona x 4,5kw

--Barel zona pendingin 5 zona x 0,18kw

--Kekuatan pemanas barel 23kw

Menyetir

--AC Motor 150—1500 rpm 75kw

--Converter Fuji

- Penggerak roda gigi Kotak Roda

--Gear Material 20CrMnTi

--Gear Type Helical Gear

--Max.Output 260kg / jam

1.1 Sistem Pengumpanan Otomatis

- Pengering Otomatis 1 pcs

-Material Auto-Loader 1pcs



2.0 Cetakan

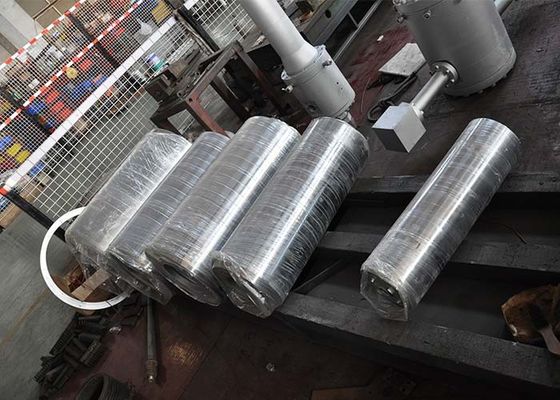

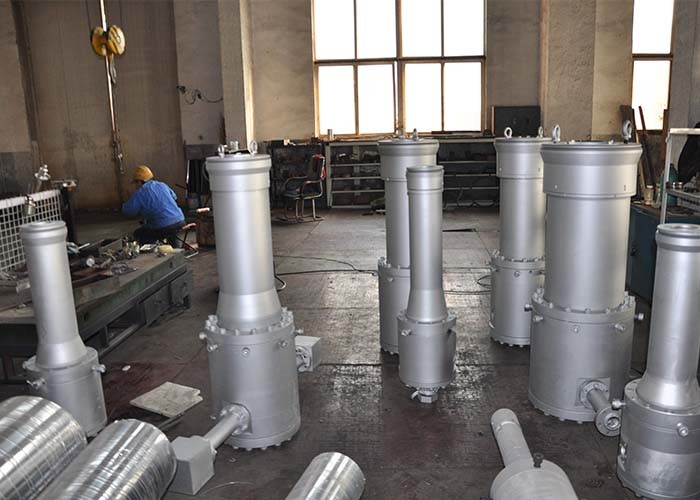

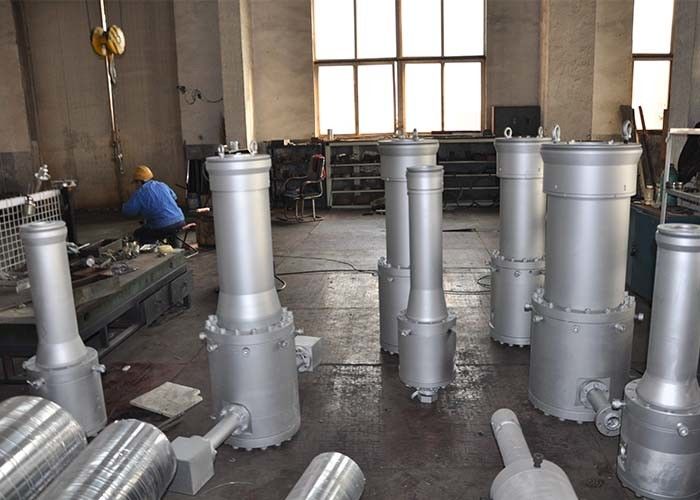

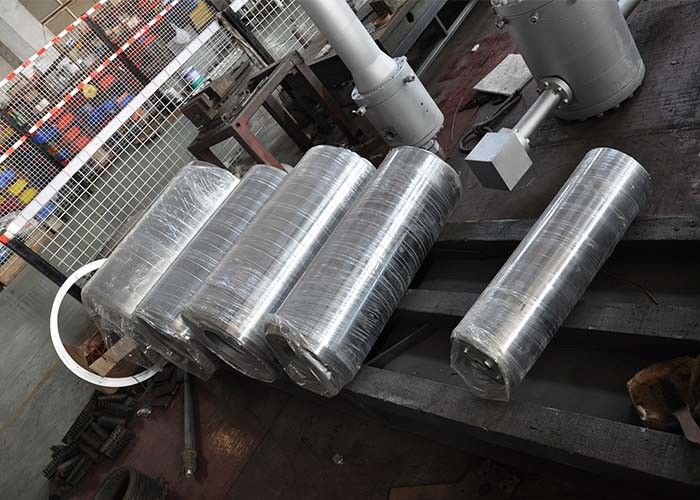

2.1 Kepala Mati

--Spesifikasi: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die Structure Spiral

- Bahan nitridasi & quenching 40 Cr

2.2 Cetakan Bmengunci

-Bahan paduan aluminium berkualitas tinggi

--Jumlah 35 pasang

- Jenis pendingin Pendingin udara

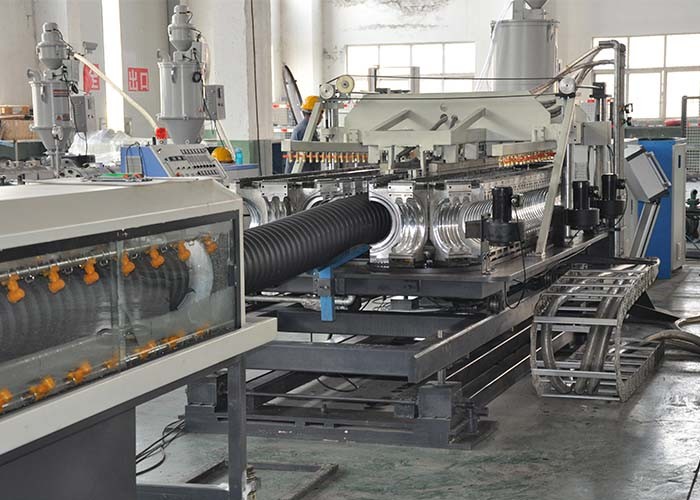

3.0 Membentuk-Mesin SBCJ-200

--Panjang rantai modul 4620 mm

--Jumlah modul 35 pasang (cetakan Aluminium)

--Inverter 1 pcs

--Top & bawah motor penggerak dalam fase 3.7kw

- Mode pendinginan Pendingin Udara

- Tekanan modul saluran pendingin 1,8MPa

- Tinggi pusat (mm) 1050mm (dapat disesuaikan)

--Modul Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Sistem pelumasan otomatis 1 set

- Suhu air pendingin 8-20 ℃

--Max.Konsumsi air 1,5 cum / jam

--Max.Penyesuaian horizontal ± 50 mm

--Max.Penyesuaian tegak 100 mm

--Berat mesin 3000kg



4.0 Mesin Pemotong STG-200

- ID diameter pipa Φ50-Φ200mm

- Menjepit penjepit "Setengah" demi silinder

- Menjepit Pneumatik

- Memotong pada panjang tetap: Mesin pembentuk menghitung panjang pipa dan memberikan urutan pemotongan.



5.0 Braket Pembalik

--Panjang 6000mm



6.0 PLC Kontrol System

--Pengatur suhu

--Kontak (Siemens)

--Menu Bahasa Inggris

- Antarmuka mesin manusia 10.4 1set (Siemens)

--Sistem PLC generasi baru 1set (Siemens)

- Layar sentuh, dialog manusia-mesin
