20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir

20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir

  • 20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
  • 20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
  • 20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
  • 20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
  • 20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir
Detail produk:
Tempat asal: Cina
Nama merek: SD Huasu Brand
Sertifikasi: CE, ISO9001:2008, UL, QS, GMP
Nomor model: SD HUASU
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Kemasan rincian: Paket standar
Waktu pengiriman: 30 hari kerja
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 50 set / bulan
Kontak
Detil Deskripsi produk
extruder sekrup tunggal: SJ30 × 25 Cetakan: 1 set
Tangki pendingin air kalibrasi vakum: SGZL-63 Tangki air semprot: SGPL-63
Mesin Haul-off: SDQ - 63 Mesin pemotong: SGQG-63
Cahaya Tinggi:

Garis Ekstrusi Pipa HDPE Berulir

,

Garis Ekstrusi Pipa HDPE 20mm

,

Garis Ekstrusi Pipa HDPE 220kg / H

Pipa Dinding Polos PE Membuat Garis Ekstrusi dan Mesin untuk Membuat Pipa Dinding Padat PE

Informasi Umum

  • Permintaan khusus dari Pelanggan:
  • Produk:
    • Aplikasi: Threading, ventilasi, drainase
    • Panjang pipa: Menurut pertanyaan pelanggan
    • Bahan baku yang direkomendasikan: bahan baru untuk P.E
    • Daftar pipa dan tingkat tekanan:
Diameter (mm) 20 25 32 40 50 63
Tingkat tekanan



  • Kondisi Lingkungan



Lokasi Bengkel
Sumber Daya listrik Tidak ada area berbahaya, Tidak ada area stop daya
Tingkat kelembaban ≤95%
Suhu 0-36 ℃



  • Kondisi Kerja



Kekuasaan 380 V x 50 Hz x 3 Phase (sesuai kebutuhan pelanggan)
Daya Total 140kw, konsumsi energi sekitar 85kw
Air Pendingin Daur ulang air.≤20 ℃, ≥0.3Mpa, ~ 15M³ / jam
Udara terkompresi 0,3m3 / mnt, > 1,2Mpa
Dimensi garis besar 42m × 2.2m × 2.5m



  • Kinerja Teknis Utama



Extruder Motor Max.Keluaran Catatan
SJ65 / 33 75kw 220kg / jam Ekstrusi untuk pipa
SJ30 / 25 2.2kw 10kg / jam Ekstrusi untuk tanda



1. Kapasitas keluaran bervariasi dengan bahan dan kondisi operasi.

2. Kecepatan jalur: Sesuai dengan ketebalan, standar pipa dan kondisi operasi.

3. Arah operasi: Dari Kanan ke Kiri.

4. Warna garis: warna standar HUASU.

5. Tetap berhak untuk memperbaiki spesifikasi jalur, jika ada modifikasi nantinya tidak akan diinformasikan pelanggan.





Informasi teknis terperinci

Tidak Nama Model Jml Ucapan
1.0 Pengekstrusi sekrup tunggal SJ65 × 33 1 set Ekstrusi untuk pipa
Pengekstrusi sekrup tunggal SJ30 × 25 1 set Ekstrusi untuk tanda
2.0 Cetakan   1 set



3.0



Tangki pendingin air kalibrasi vakum SGZL-63 1 set 3000mm
Tangki pendingin air kalibrasi vakum SGZL-63 1 set 6000mm
4.0 Tangki air semprot SGPL-63 2 set
5.0 Mesin angkut SDQ - 63 1 set
6.0 Mesin pemotong SGQG-63 1 set
7.0 Balikkan braket   1 set
8.0 Sistem pengaturan   1 set



20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir 0

20mm Garis Ekstrusi Pipa HDPE Dinding Padat Berulir 1

1.1 Ekstruder sekrup tunggal SJ30 × 25

--Kekerasan sekrup HV> 740

--Kekerasan laras HV laras> 940

--Bahan 38CrMoALA, penanganan nitridasi

--Kedalaman nitridasi laras 0,5 ~ 0,7 mm

- Kedalaman nitridasi sekrup 0,4 ~ 0,6 mm

- Barel berlubang dengan pengumpanan paksa berpendingin air

- Diameter sekrup 30mm

--L: D 25: 1

Pemanasan & pendinginan

--Barel zona pemanas 3 zona × 1kw

--Barrel power 3kw

Menyetir

--AC Motor 2.2kw

--Reducer Peredam sikloid planet

- Bahan hopper hopper stainless steel



2.0 Cetakan

--Spesifikasi Φ20-63mm

--Struktur desain struktur perpecahan spiral

--Bahan 40 Cr Penempaan dan perawatan tempering

- Metode pemanasan Cincin pemanas stainless steel

--Memanas daya 12kw

2.1 Mati/Inti/ Ukuran lengan

- Lengan ukuran film air

--Bahan tembaga

--Spesifikasi Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

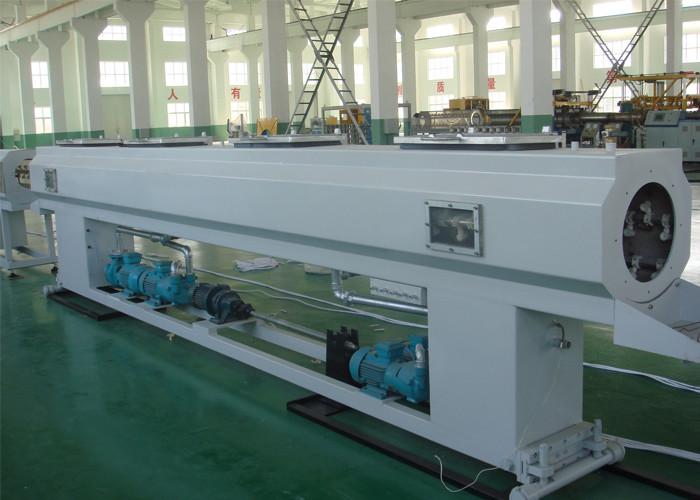

3.0 Vakum kalibrasi water cooling SGZL-63

- Rentang pipa yang berlaku Φ20-63mm

- Cat semprot pelat baja tahan karat bahan kabinet

- Panjang kotak vakum 3000mm

--Pompa vakum 3KW

--Pompa air 2.2KW

--Vakum maksimum -0.06MPa

- Filter baja tahan karat

- Pipa semprot 4 pcs stainless steel

--Nozzle ABS

- Suhu air dan sistem kontrol otomatis ketinggian air

- Jenis gantung kotak kontrol listrik

- Kabinet tiga dimensi yang dapat disesuaikan

--Memindahkan motor maju dan mundur 0.75KW

--Tinggi, kontrol manual horizontal

- Jarak gerakan depan dan belakang kotak 900mm

- Jarak penyesuaian kiri dan kanan dari kotak ± 50mm

- Jarak penyesuaian naik dan turun dari kotak ± 50mm

--Pipa baja persegi rel tanah dengan lukisan

3.1 Kalibrasi vakum pendingin air SGZL-63

- Rentang pipa yang berlaku Φ20-63mm

- Cat semprot pelat baja tahan karat bahan kabinet

- Panjang kotak vakum 6000mm

--Pompa vakum 4KW

--Pompa air 4KW

--Vakum maksimum -0.06MPa

- Filter baja tahan karat

- Pipa semprot 4 pcs stainless steel

--Nozzle ABS

- Suhu air dan sistem kontrol otomatis ketinggian air

- Jenis gantung kotak kontrol listrik

- Ketinggian kabinet bisa disesuaikan dari kiri ke kanan

- Jarak penyesuaian naik dan turun dari kotak ± 50mm



4.0 Tangki air semprot SGPL-63

- Baja tahan karat badan tangki

--Pompa air 4KW

--Panjang 6000mm

--Pipa penyemprot 4 buah stainless steel

--Nozzle ABS

--Tinggi dapat disesuaikan

- Jarak penyesuaian naik dan turun dari kotak ± 50mm



5.0 Mesin angkut SDQ-63

--Tipe Dua pedrails

- Bahan blok karet blok karet berbentuk V. elastis lembut

- Bentuk tabung penjepit pneumatik

- Panjang tabung penjepit 2200mm

--Drive motor pengaturan kecepatan konversi frekuensi 3kw

--Menghilangkan ketegangan (maks).3KN

--Mengurangi kecepatan 3-30m / mnt

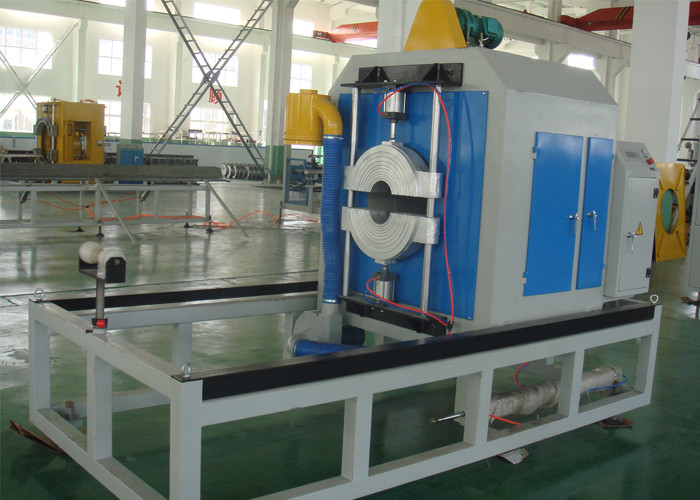

6.0 Mesin pemotong SGQG-63

--Rentang aplikasi Φ20 ~ Φ63mm

- Metode penjepitan Penjepit pneumatik

- Pisau paduan bahan pisau

- Pemotongan bentuk pemotongan melingkar

--Kecepatan linier bekerja 0,3-5 M / mnt

- Panjang stroke efektif 1500mm

--Revolusi daya motor 1.1kw



7.0 Balikkan braket STF-6000

- Membongkar panjang pipa 6000mm

--Flap bahan pemoles stainless steel

- Kontrol pneumatik, pembalikan otomatis dengan panjang tetap

8.0 Sistem pengaturan

--kontrol suhu Omron

--Inverter ABB

--Kontak Siemens
