Tempat asal: | Cina |
Nama merek: | SD Huasu Brand |
Sertifikasi: | CE, ISO9001:2008, UL, QS, GMP |
Nomor model: | Garis ekstrusi pipa bergelombang dinding tunggal PE |
Kuantitas min Order: | 1 set |
---|---|
Kemasan rincian: | Paket standar |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 50 set / bulan |
Cetakan: | Kepala cetakan, blok cetakan, selongsong air | Extruder: | SJ 90/33 |
---|---|---|---|
L / D: | 33/1 | Pemanasan barel: | 5 zona x 4.5kw |
Pendinginan barel: | 5 zona x 0,18kw | Motor: | 150—1500 rpm 75kw |
Cahaya Tinggi: | Garis Ekstrusi Pipa Perlindungan Kabel 200mm,Garis Ekstrusi Pipa Bergelombang,Garis Ekstrusi Pipa PLC PE |

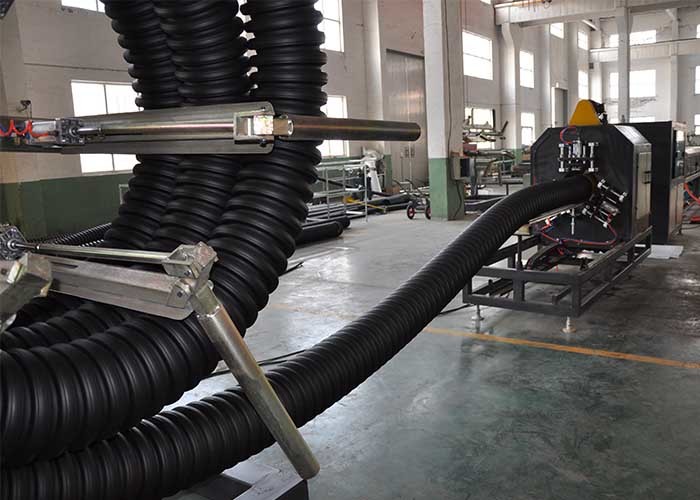

Garis Ekstrusi Pipa Pelindung Kabel Bergelombang 50mm-200mm dengan SJ90 / 33 Extruder
Daftar Lini Produksi
Tidak. | Nama & Model | Kuantitas | |
01 | Ekstruder Sekrup Tunggal SJ90x30 | 1 set | |
02 | Cetakan | 50mm blok cetakan kepala mati | 7 set |
63mm blok cetakan kepala mati | |||
75mm blok cetakan kepala mati | |||
Blok cetakan kepala mati 90mm | |||
110mm blok cetakan kepala mati | |||
160mm blok cetakan kepala mati | |||
200mm blok cetakan kepala mati | |||
03 | Membentuk-Mesin SBCJ-200 | 1 set | |
04 | Mesin Pemotong STG-200 | 1 set | |
05 | Braket Pembalik | 1 set | |
06 | Sistem Kontrol PLC | 1 set |
Informasi teknis terperinci
1.0 Ekstruder Sekrup Tunggal SJ90x30
--Barrel screw Kekerasan sekrup HV> 740
--Bahan 38CrMoAlA Kekerasan laras HV> 940
- Penanganan nitriding
--Dalam laras nitridasi 0.4--0.7mm
- Kedalaman nitridasi sekrup 0,3-0,6 mm
--Diameter sekrup 90mm
--L: D 30︰1
Pemanasan & pendinginan
- Zona pemanas laras 5 zona x 4,5kw
--Barel zona pendingin 5 zona x 0,18kw
--Kekuatan pemanas barel 23kw
Menyetir
--AC Motor 150—1500 rpm 75kw
--Converter Fuji
- Penggerak roda gigi Kotak Roda
--Gear Material 20CrMnTi
--Gear Type Helical Gear
--Max.Output 260kg / jam
1.1 Sistem Pengumpanan Otomatis
- Pengering Otomatis 1 pcs
-Material Auto-Loader 1pcs
2.0 Cetakan
2.1 Kepala Mati
--Spesifikasi: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Die Structure Spiral
--Material 40 Cr nitriding & quenching
2.2 Cetakan Bmengunci
-Bahan paduan aluminium berkualitas tinggi
--Jumlah 35 pasang
- Jenis pendingin Pendingin udara

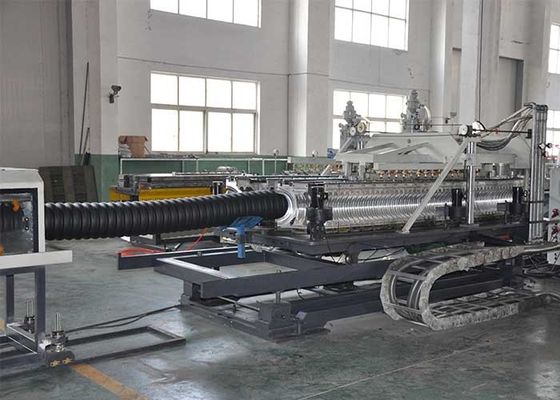

3.0 Membentuk-Mesin SBCJ-200
--Panjang rantai modul 4620 mm
--Jumlah modul 35 pasang (cetakan Aluminium)
--Inverter 1 pcs
--Top & bawah motor penggerak dalam fase 3.7kw
--Mode pendinginan Pendingin Udara
--Tekanan modul saluran pendingin 1,8MPa
- Tinggi pusat (mm) 1050mm (dapat disesuaikan)
--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm
--Sistem pelumasan otomatis 1 set
- Suhu air pendingin 8-20 ℃
--Max.Konsumsi air 1,5 cum / jam
--Max.Penyesuaian horizontal ± 50 mm
--Max.Penyesuaian tegak 100 mm
--Berat mesin 3000kg
4.0 Mesin Pemotong STG-200
- ID diameter pipa Φ50-Φ200mm
- Menjepit penjepit "Setengah" demi silinder
- Menjepit Pneumatik
--Pemotongan pada panjang tetap: Mesin pembentuk menghitung panjang pipa dan memberikan urutan pemotongan.

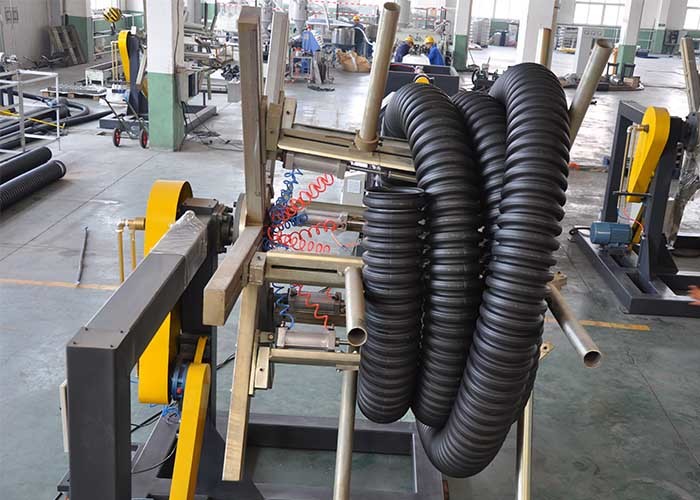

5.0 Braket Pembalik
--Panjang 6000mm
6.0 PLC Kontrol System
--Pengatur suhu
--Kontak (Siemens)
--Menu Bahasa Inggris
- Antarmuka mesin manusia 10.4 1set (Siemens)
--Sistem PLC generasi baru 1set (Siemens)
- Layar sentuh, dialog manusia-mesin
