Gas / Air Supply Pipa Ekstrusi Line PE / HDPE Pipe Welding Machine

Deskripsi PE Gas / Air Supply Pipa Ekstrusi Line:

Lingkup Diameter: Φ20mm-Φ1200mm
Kami merancang dan mengembangkan HDPE / MDPE gas dan jalur produksi pipa pasokan air oleh diri kita sendiri. Jalur produksi pipa ini memiliki banyak fitur, seperti: struktur khusus, otomatisasi tingkat tinggi, pengoperasian yang mudah, kontinyu menghasilkan stabil dan andal dan sebagainya. Hal ini juga berlaku untuk ekstrusi kecepatan tinggi PE, PP, PPR, PERT, ABS dll. Karakteristik yang luar biasa dari lini produksi ini adalah bahwa hal itu tidak hanya dapat menghasilkan pipa PE murni sesuai dengan standar internasional, tetapi juga menghasilkan kawat memperkuat pipa plastik komposit. Pipa Plastik yang diproduksi oleh garis ini memiliki kekakuan yang sangat baik, fleksibilitas, kekuatan mekanik yang tinggi, ketahanan dari retakan stres lingkungan, ketahanan terhadap deformasi creep, hubungan panas dan sebagainya. Ini telah menjadi pilihan pertama untuk pipa gas kota dan pipa air luar ruangan.
Seluruh lini produksi, mulai dari pengisian hingga penumpukan harus dikontrol secara otomatis oleh PLC, memiliki keandalan yang tinggi, pengoperasian yang mudah dan pemeliharaan. Dengan garis ekstrusi ini, lapisan atau kawat kekuatan tinggi multi-layer seperti kawat baja, serat kaca dan serat poliester mungkin akan memutar pipa PE murni untuk meningkatkan tekanan kerja pipa ke 4MPA.

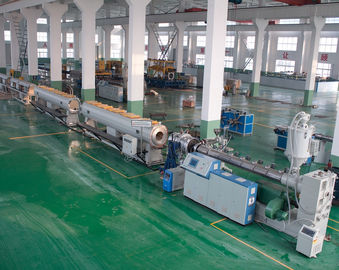

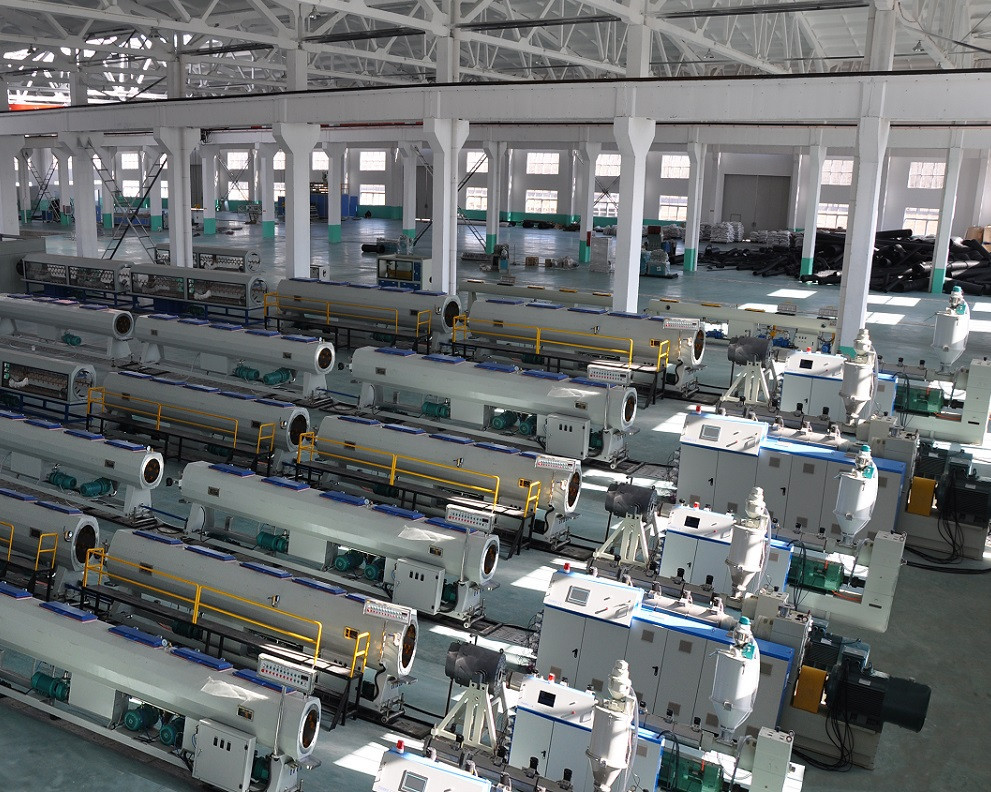

Jalur ekstrusi pipa HDPE / MDPE terutama mencakup ekstruder sekrup tunggal, cetakan, tangki air pengalibrasi vakum, tangki pendingin air semprotan, mesin pengangkut, mesin pemotong dan braket terbalik.
Extruder:

Saluran ekstrusi pipa HDPE / MDPE mengadopsi kecepatan tinggi dan efisiensi ekstruder sekrup tunggal. Sekrup memiliki unit penghalang, komponen pencampuran bahan khusus dan gaya baru alur laras. Ekstruder dilengkapi dengan kipas kebisingan rendah, cincin pemanas keramik, peredam gigi keras kecepatan tinggi, pemuat vakum otomatis penuh. Konfigurasi ini menjamin plastisisasi yang baik dan efek pencampuran. Ini juga menjamin kecepatan tinggi, produksi yang stabil dan output yang bagus.
Pipa Menandai Garis:

Hal ini diekstrusi oleh ekstruder sekrup tunggal SJ30 / 25 melalui die ekstrusi komposit.
Die Head:

Bahan kepala die adalah 40Cr berkualitas tinggi. Ini adalah spiral atau kisi kepala mati yang paling maju di dunia, yang menjamin ekstrusi stabil dalam proses produksi. Agar sesuai dengan kinerja bahan PE dan menjamin stabilitas diameter pipa dan kebulatan saat memproduksi pipa tebal-dinding dengan kecepatan tinggi, kami mengadopsi pelumasan film air dan air (atau minyak) pendinginan sirkulasi.

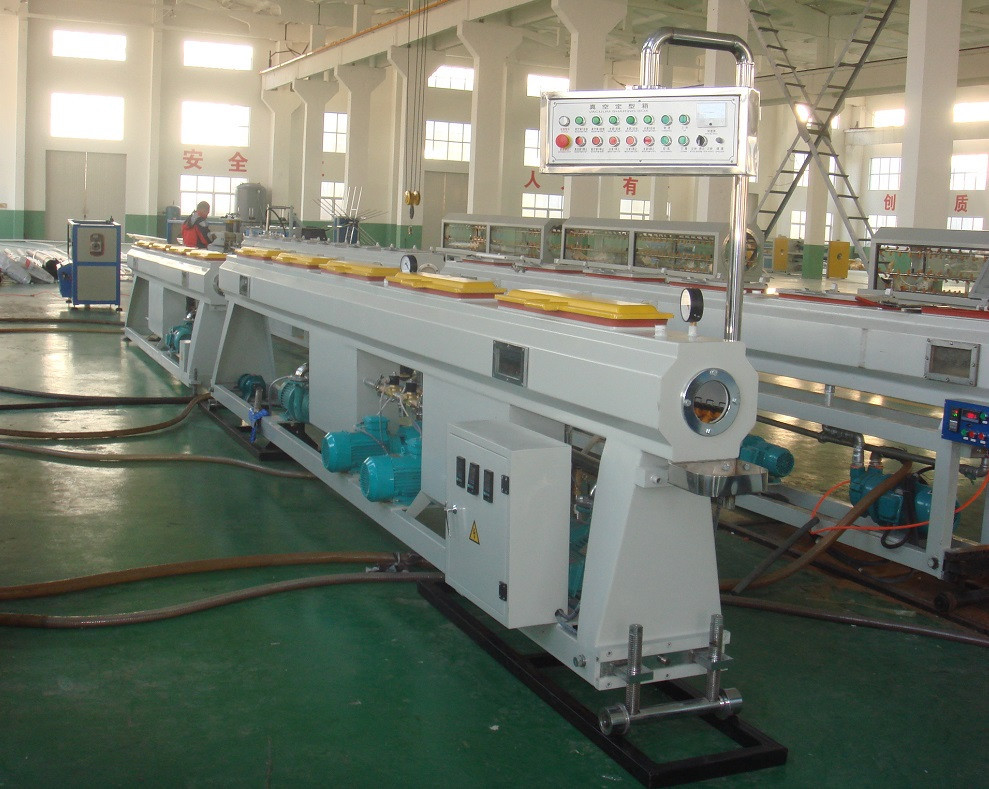

Tangki Air Kalibrasi Vakum:

Tubuh terbuat dari kekerasan tinggi dan papan stainless steel berkualitas baik. Ini memiliki sirkulasi air yang maju dan sistem pendingin tekanan tinggi, peralatan penyesuai vakum dan suhu air yang akurat dan sistem pengendali otomatis tingkat air. Lengan kalibrasi perunggu yang akurat memastikan kecepatan pendinginan dan pipa cetakan. Itu bisa tiga dimensi disesuaikan atas & bawah dan kiri & kanan.
Tangki pendingin air semprot:

Tubuh terbuat dari stainless steel dan ductcoat adalah tirai PVC lunak transparan. Pelat baja tahan karat menyesuaikan tingkat air dan listrik mengontrol suhu air. Material nosel adalah plastik rekayasa ABS. Rangka mesin dapat disesuaikan naik dan turun. Ada roller di dalam tangki.
Mesin Haul-off:

Kami dapat menawarkan dua trek, tiga trek, empat trek, lima trek dan enam trek mesin pengangkut sesuai dengan diameter dan ketebalan dinding pipa yang berbeda. Ini mengadopsi konversi frekuensi. Setiap frame traksi berpindah dengan rantai yang memastikan setiap track bergerak secara bersamaan. Ini adalah kombinasi klem pneumatik dan mekanis. Bantalan memiliki struktur khusus yang secara efektif dapat mengurangi kesalahan instalasi.
Mesin pemotong:

Ini adalah mesin pemotong tanpa debu otomatis. Bagian pemotongan halus, penggerak konversi frekuensi sinkron, akurasi tinggi, dan noise rendah. Pipa berdiameter besar menggunakan mesin pemotong planet otomatis penuh. Ini adalah sinkronisasi dengan seluruh lini produksi. Pengaturan fleksibilitas untuk tempat pisau dan kedalaman pemotongan memastikan keandalan mesin pemotong.
Sistem pengaturan:

Kami dapat menawarkan sistem pengendalian SIEMENS PLC yang merupakan sistem kontrol cerdas. Juga kami dapat menawarkan sistem pengendali biasa yang menggunakan komponen listrik SIEMENS, pengontrol suhu Omron. Kontrol cerdas membuat operasi lebih sederhana.

Parameter Teknis Utama:
