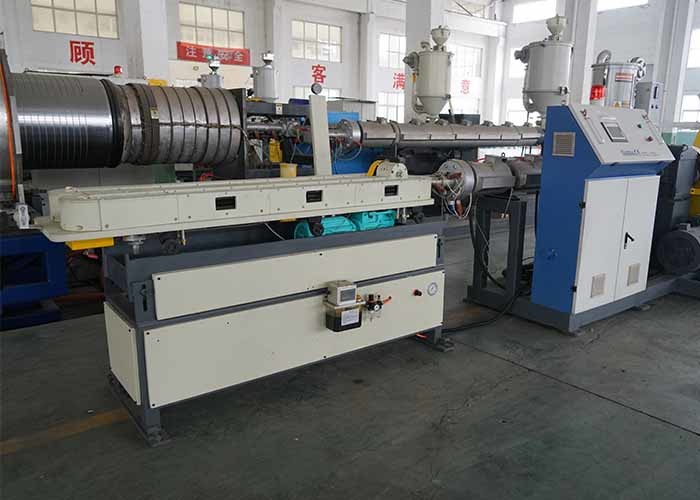

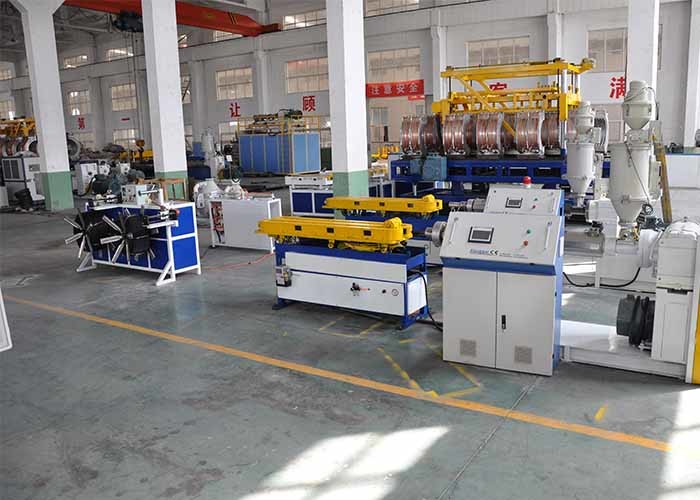

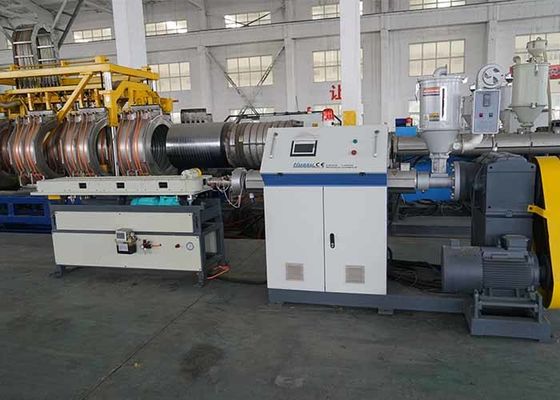

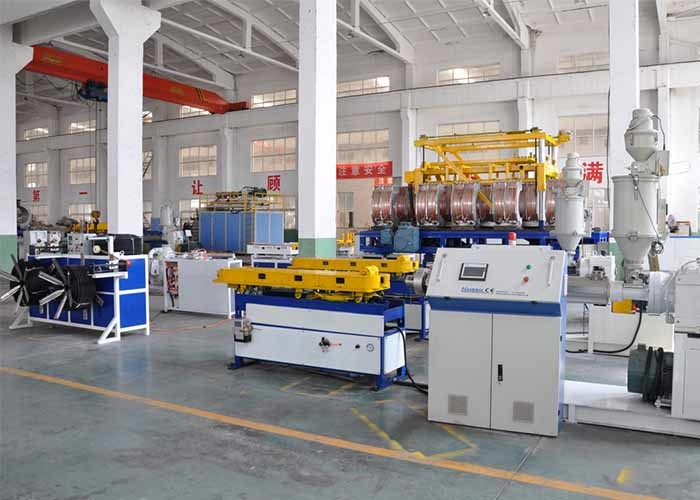

OD 23mm 22kw 80kg / H Garis Pipa Bergelombang Dinding Tunggal
| Tempat asal | Cina |
|---|---|
| Nama merek | SD HUASU |
| Sertifikasi | CE, ISO9001:2008, UL, QS, GMP |
| Nomor model | SBG 63H |
| Kuantitas min Order | 1 set |
| Kemasan rincian | Paket standar |
| Waktu pengiriman | 30 hari kerja |
| Syarat-syarat pembayaran | T / T |
| Menyediakan kemampuan | 50 set / bulan |
Hubungi saya untuk sampel gratis dan kupon.
Whatsapp:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Diameter pipa | ID 16-50 mm | Extruder | SJ 65/30 |
|---|---|---|---|
| Max. Maks. output keluaran | 80kg / jam | Motor AC | 22kw |
| Inverter | ABB | Sistem makan | Mobil |
| Kekuatan total | 25KW | ||
| Menyoroti | 80kg / H Jalur Pipa Bergelombang,Jalur Pipa Bergelombang 22kw,Jalur Pipa Bergelombang OD 23mm |
||
Deskripsi Produk
80kg / H Output High Speed Single Wall Corrugated Pipe Line Motor SBG-50 22kw
Informasi Umum
- Permintaan khusus dari Pelanggan:
- Spesialisasi:
- Produk:
- Aplikasi: Konduksi listrik, drainase air
- Panjang pipa: sesuai permintaan pelanggan
- Bahan baku yang direkomendasikan:
- Daftar pipa dan tingkat tekanan:
| TIDAK. | Diameter Internal (mm) | Diameter Luar (mm) | Ucapan |
| 1 | 16 | ||
| 2 | 23 |
Kondisi Lingkungan
| Lokasi | Bengkel |
| Sumber Daya listrik | Tidak ada area berbahaya, Tidak ada area stop daya |
| Tingkat kelembaban | ≤95% |
| Suhu | 0-36 ℃ |
Kondisi Kerja
| Kekuasaan | 380V / 3phase / 50HZ |
| Daya Total | 25kw |
| Air Pendingin | Daur ulang air.≤20 ℃, ≥0.3Mpa, ～ 0,5T / jam |
| Udara terkompresi | 0,3m3 / mnt, ＞ 0,5Mpa |
| Dimensi Garis | 6,5 juta/1,5 m / 1,5 m |
Kinerja Teknis Utama
| Extruder | Motor | Output Maks | Catatan |
| SJ55 / 30 | 22kw | 80kg / jam |
1. Kapasitas keluaran bervariasi dengan bahan dan kondisi operasi.
2. Kecepatan jalur: Sesuai dengan ketebalan, stander pipa dan kondisi operasi.
3. Arah operasi: Dari Kanan ke Kiri.
4. Warna garis: warna standar HUASU.
5. Tetap berhak untuk memperbaiki spesifikasi jalur, jika ada modifikasi nantinya tidak akan diinformasikan pelanggan.
Konfigurasi Peralatan
| Tidak. | Nama & Model | Kuantitas | |
| 1.0 | Ekstruder Sekrup Tunggal SJ-55/30 | 1 set | |
| 2.0 | Cetakan | kepala mati & blok cetakan (16mm, 23mm) | 2 set |
| 3.0 | Mesin Pembentuk | 1 set | |
| 4.0 | Mesin Winding | 1 set | |
| 5.0 | Sistem Kontrol PLC | 1 set | |
Teknis terperinci informasi
1.0 Tunggal-Ekstruder sekrup SJ-55 /30
--Kekerasan sekrup HV> 740
--Kekerasan laras HV laras> 940
- Penanganan nitridasi bahan 38CrMoAlA
--Kedalaman nitridasi laras 0,5--0,7 mm
- Kedalaman nitridasi sekrup 0,4-0,6 mm
--Diameter sekrup 55mm
--L: D 30: 1
Pemanasan & Pendinginan
- Zona pemanas laras 3 zona × 4kw
--Barel zona pendingin 3 zona × 0,06kw
--Die head heat zone 2zones
Menyetir
--Drive power 22kw
--Konversi Frekuensi Hitachi, jepang
- Permukaan roda gigi kotak roda
2.0 Cetakan
2.1 Mati Kepala
--Spesifikasi φ16, φ23mm
--Bahan 40Cr
- Lingkaran pemanas Stainless steel
2.2 Blok cetakan
--Spesifikasi φ16, φ23mm
--Jumlah 70 pasang
--Mold Block Total Panjang 70 × 56,55 = 4071,6mm
- Jenis pendingin Pendingin air
3.0 Mesin Pembentuk
--Template pendingin air dasar pendingin
- Proses besi cor Bahan Template
- Transmisi jenis track transmisi
- Panjang penutupan cetakan 1310mm
- Roda cacing Kotak Deselerasi, kotak perlambatan roda cacing 1 set
Kotak perlambatan roda gigi 1 set
--Max.Kecepatan 21 m / mnt
--Drive Power 3kw Motor Konversi Frekuensi
- Pengaruh Jenis Penghitungan Meter
4.0 Otomatis Mesin Winding
--Mengemudi motor Toque
- Pelat gulungan inner220 * outer600 * width260mm
--Max.panjang 50m / r
5.0 PLC Sistem pengaturan
- Suku cadang listrik menggunakan Siemens
--PLC Siemens
