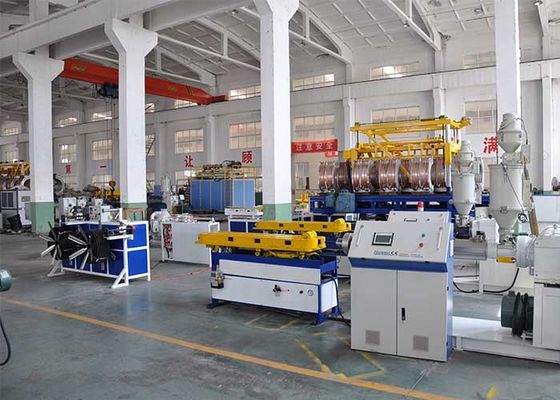

50mm 63mm Jalur Produksi Pipa Bergelombang Dinding Tunggal Sekrup Tunggal

50mm 63mm Jalur Produksi Pipa Bergelombang Dinding Tunggal Sekrup Tunggal



Fitur



● Selongsong pengatur ukuran terbuat dari paduan aluminium, dan permukaannya tahan aus.Bentuk gelombang tabung dapat dihitung dengan program perangkat lunak khusus, dan kekakuan cincin dapat diperoleh dengan berat yang sama.
● Air pendingin disuntikkan pada bagian pembentuk dan pengembalian (model seperti ini di pasaran berpendingin udara dan tanpa air).
● Mesin cetak memiliki struktur khusus untuk secara efektif mengurangi dislokasi pipa (dengan perlindungan paten).
● Mesin cetak memiliki struktur khusus untuk secara efektif menghambat upwarping dan memastikan bahwa modul tidak akan berubah bentuk (dengan perlindungan paten).



Daftar Jalur Produksi

Tidak.	Nama & Model		Kuantitas
01	Ekstruder Sekrup Tunggal SJ90x30		1 set
02	Cetakan	50mm blok cetakan kepala mati	7 set
		63mm blok cetakan kepala mati
		Blok cetakan kepala mati 75mm
		Blok cetakan kepala mati 90mm
		Blok cetakan kepala mati 110mm
		Blok cetakan kepala mati 160mm
		Blok cetakan kepala mati 200mm
03	Mesin Pembentuk SBCJ-200		1 set
04	Mesin Pemotong STG-200		1 set
05	Braket Pembalikan		1 set
06	Sistem Kontrol PLC		1 set

Informasi teknis terperinci

1.0 Ekstruder Sekrup Tunggal SJ90x30

--Barrel screw Kekerasan sekrup HV>740

--Bahan 38CrMoAlA Kekerasan laras HV>940

--Penanganan nitridasi

--Kedalaman laras nitridasi 0,4--0,7mm

--Kedalaman nitridasi sekrup 0,3-0,6mm

--Diameter sekrup 90mm

--L:D 30︰1

Pemanasan & pendinginan

--Barrel zona pemanasan 5 zona x 4.5kw

--Barrel cooling zone 5 zona x 0,18kw

--Kekuatan laras pemanas 23kw

Menyetir

--Motor AC 150—1500 rpm 75kw

--KonverterFuji

--Wheel Box gear mengemudi

--Gigi Bahan 20CrMnTi

--Gigi Heliks Tipe Gigi

--Maks.Keluaran 260kg/jam

1.1 Sistem Pemberian Makan Otomatis

--Pengering Otomatis 1pcs

--Material Auto-Loader 1pcs

2.0 Cetakan

2.1 Kepala Mati

--Spesifikasi: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die Struktur Spiral

--Bahan 40 Cr nitridasi & pendinginan

2.2 Blok Cetakan

--Bahan Paduan aluminium berkualitas tinggi

--Jumlah 35 pasang

--Jenis pendingin Pendinginan udara

3.0 Mesin Pembentuk SBCJ-200

--Panjang rantai modul 4620 mm

--Jumlah modul 35 pasang (Cetakan aluminium)

--Inverter 1 pcs

--Motor penggerak fase atas & bawah 3.7kw

--Mode pendinginan Pendinginan Udara

--Tekanan saluran pendingin modul 1.8MPa

--Tinggi tengah (mm) 1050mm (dapat disesuaikan)

--Modul Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Otomatis—sistem pelumasan 1 set

--Suhu air pendingin 8-20 ℃

--Maks.Konsumsi air 1,5 cum / jam

--Maks.Penyetelan horizontal ±50 mm

--Maks.Penyesuaian tegak 100 mm

--Berat mesin 3000kg

4.0 Mesin Pemotong STG-200

--Diameter pipa ID Φ50-Φ200mm

--Clamping "Setengah" penjepit dengan silinder

--Menjepit Pneumatik

--Memotong pada panjang tetap: Mesin pembentuk menghitung panjang pipa dan memberikan urutan pemotongan.

5.0 Braket Pembalikan

--Panjang 6000mm

6.0 Kontrol PLCSistem

--Pengatur suhu

--Kontaktor (Siemens)

--Menu Bahasa Inggris

--Antarmuka mesin manusia 10.4 1set (Siemens)

--Sistem PLC generasi baru 1set (Siemens)

--Layar sentuh, dialog manusia-mesin
